TECHNOLOGY 3次元点群データの変位可視化技術（TDV）
3次元点群データの
変位可視化技術（TDV）
国土交通省点検支援技術性能カタログ
計測・モニタリング技術：TN030021

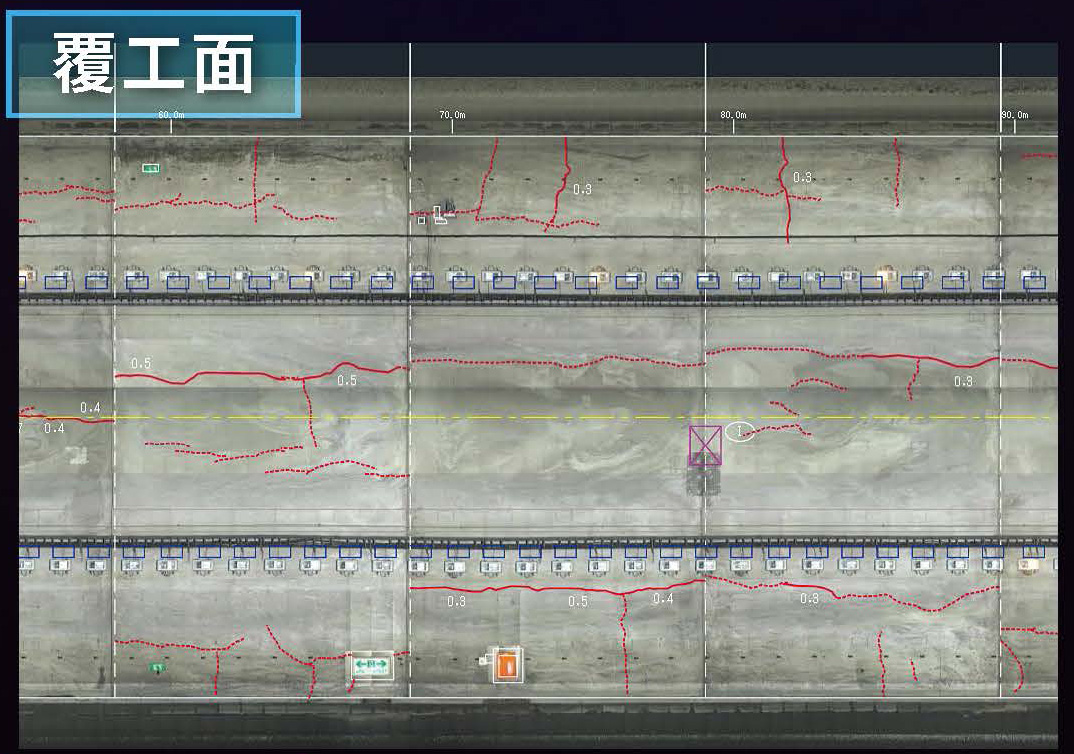

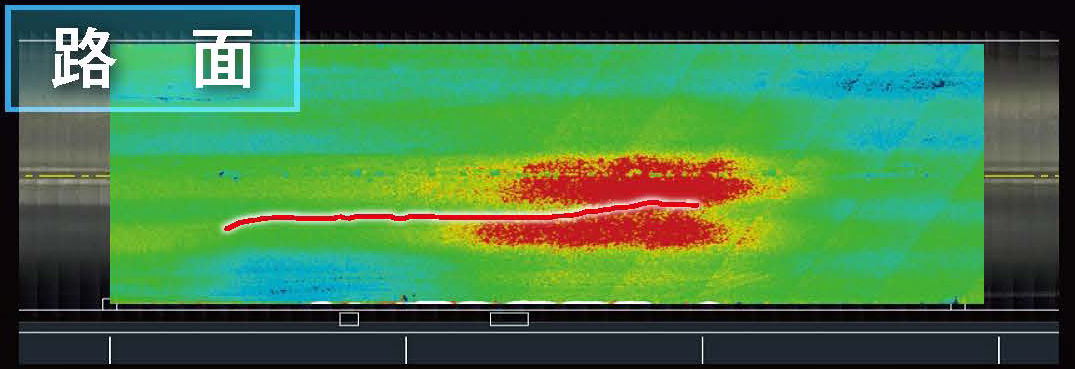

トンネルの覆工面や路面の3次元点群データを比較したヒートマップを、トンネル損傷図向けに変換することで変形量を可視化し、トンネルの健全性の診断に必要な情報を把握する技術です。

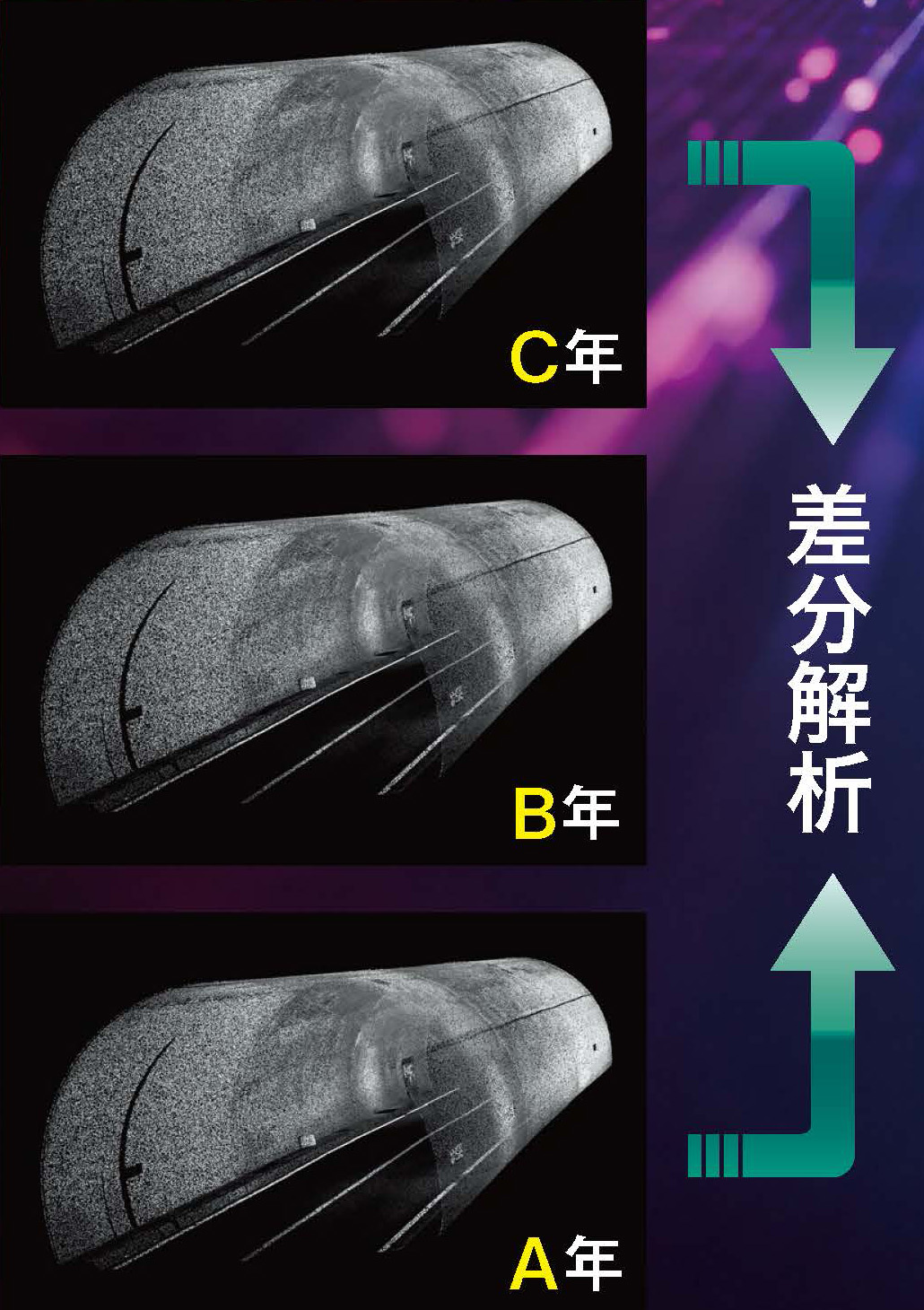

STEP❶ 点群データ差分解析

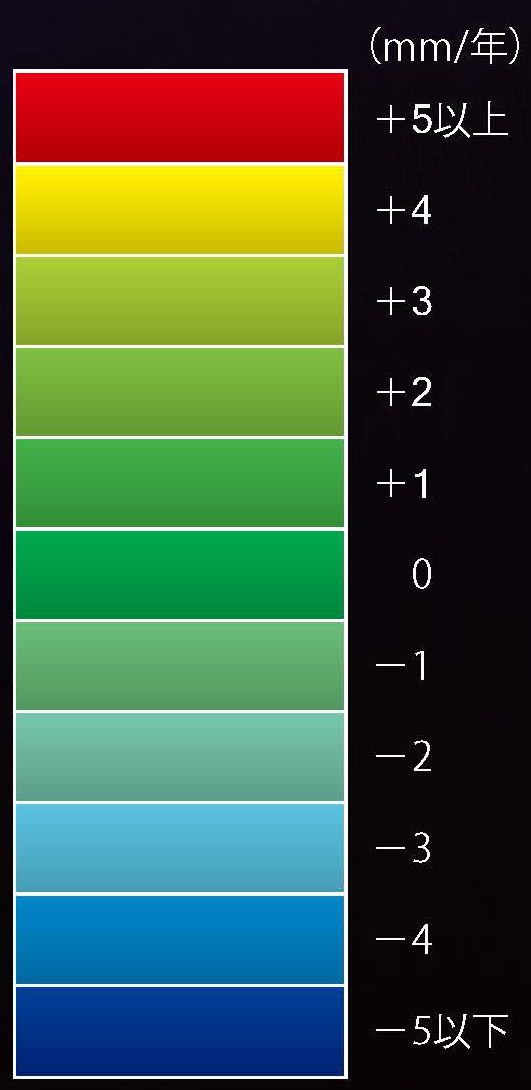

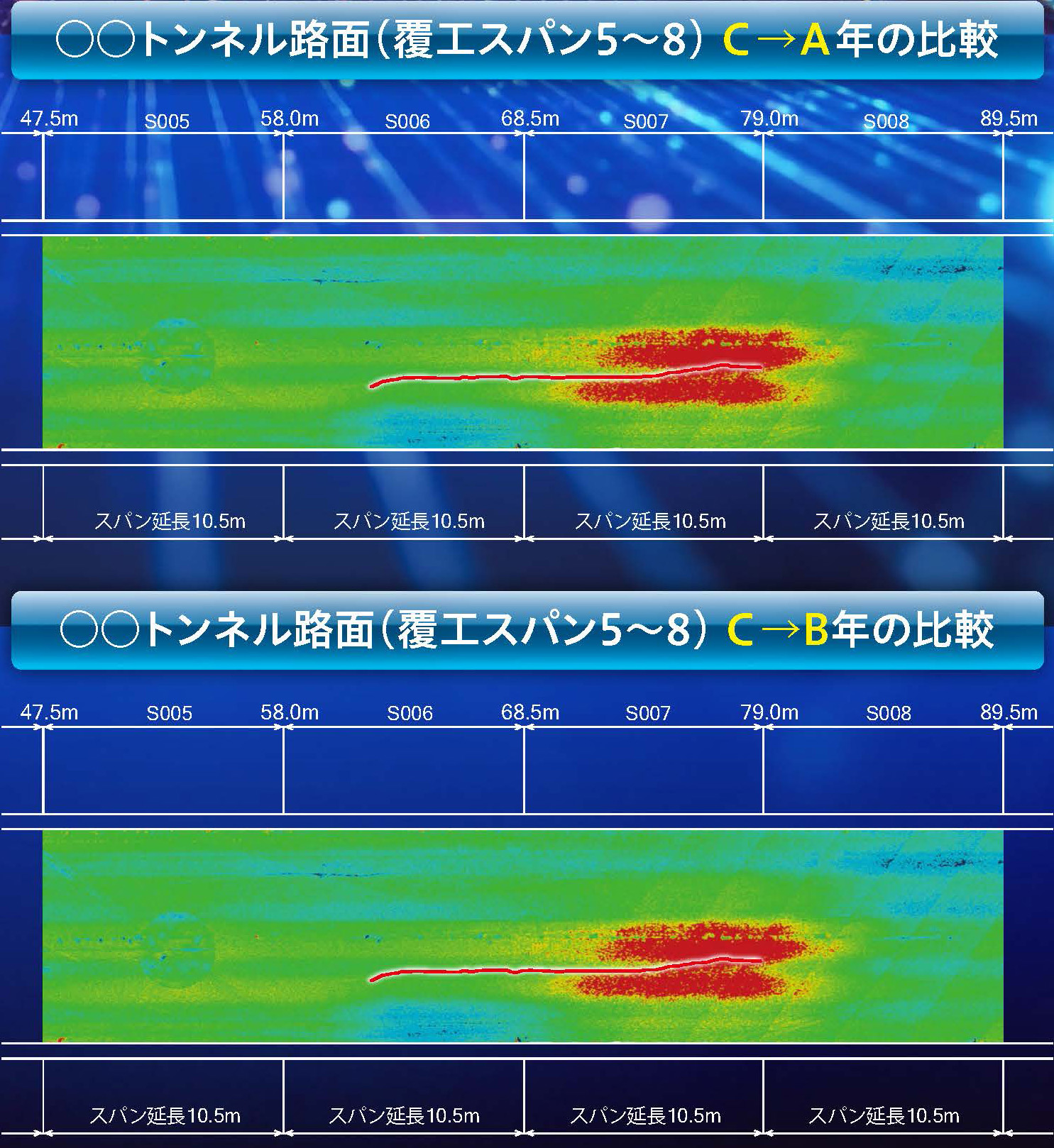

STEP❷ 差分解析データの可視化
覆工スパン等の広範囲の解析に加え、ひび割れ沿い等のスポット解析が可能なため、診断精度の向上が期待できます。
トンネル点検システム「ロードビューワ※」のビューワ機能を用いると損傷図、展開画像と見比べることも可能となります。
※トンネル点検システム「ロードビューワ」（覆工撮影～調書作成） TN010012

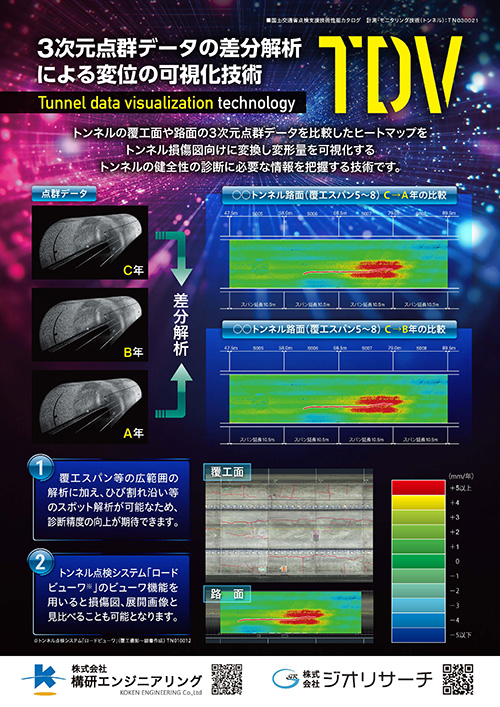

技術パンフレット
